| Quantidade mínima: | 1 |
| preço: | Negociável |
| embalagem padrão: | Caixa de cartão |
| Período de entrega: | 90 dias |
| método de pagamento: | L/C, T/T, D/P, D/A |
| Capacidade de abastecimento: | 1 conjunto/conjuntos a cada 15 a 35 dias |

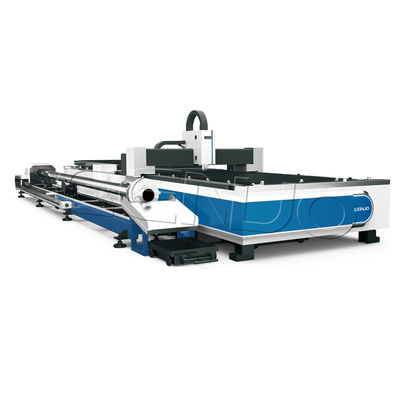

A máquina de corte a laser integrada de placas e tubos da série GENUO Versatile GNPT tem múltiplas funções e pode cortar chapas de metal e tubos metálicos.Graças à conversão segura e confiável da GENUO da função de corte de placas e tubos, possui múltiplas funções, precisão de usinagem estável, capacidade de corte eficiente, posicionamento preciso e resolve o esquema de corte de vários tipos de peças de trabalho.
Pode poupar mais de 50% de espaço e aumentar a eficiência da produção.
Trata-se de uma máquina de corte a laser multifuncional com alto desempenho de custo.
1KW ~ 6KW opcional.
|
Equipamento padrão |
Equipamento opcional |
|
▼ Fonte de laser Raycus ou Max |
▽Fonte de laser IPG ou nLIGHT |
| ▼Cabeça de corte a laser WSX ou RayTools | ▽Cabeça de corte a laser PRECITEC |
| ▼Φ220 Garrafa pneumática automática | ▽Sistema de controlo CNC Beckhoff |
| ▼Quadro de alta resistência | ▽Quadro integrado de ferro fundido nodular |
| ▼Feixe de alumínio de aviação leve | ▽Φ350 Garrafa pneumática automática |
| ▼Motovario Redutor planetário | ▽Redutor planetário alfa |
| ▼Estaca de engrenagens YYC, trilho-guia HIWIN | ▽Estacionamento de engrenagens de Atlanta, trilho Rexroth |
| ▼Sistema de refrigeração por água Hanli | ▽Dispositivo regulador de potência |
| ▼Sistema de lubrificação automática | ▽Sistema de compressão de ar |
Corte integrado de folha de tubo, fácil de trocar, não só pode cortar placa plana, mas também atender às necessidades dos usuários para cortar tubo redondo, tubo quadrado e caixa de formação.
| Apoio especial | Chuck pneumático |
| Evitar a flacidez e a deformação dos tubos, melhorar a precisão de corte e prolongar a vida útil do chuc | Abrangimento pneumático com grande e constante força de travagem, sem soltura e deslizamento de tubos pesados, para assegurar a precisão do corte |
|
Sistema funcional de corte de tubos
Estrutura pneumática de duplo parafuso, com suporte especial. Além disso, pode processar tubos quadrados, retangulares, perfis L, U e H. Dimensão: Tubo redondo Φ 50 mm-360 mm, comprimento lateral quadrado do tubo 50*50 mm-250*250 mm.
O alto torque e o grande servomotor de inércia podem alcançar uma aceleração mais rápida e uma velocidade de chuque maior. |
|
Quadro modular de alto rendimento
O quadro principal da máquina de corte é soldado com aço estrutural de carbono de alta qualidade com resistência à tração até 500 MPa,Após o recozimento a alta temperatura e o envelhecimento natural para eliminar a tensão de solda, prevenção de deformações, mais durável.
Em seguida, pelo centro de usinagem de pórtico de precisão em larga escala para usinagem de precisão. Cama estável e confiável, sem deformação, para garantir a precisão de corte a longo prazo e a estabilidade da máquina.Cama de máquina de fundição opcional. |
| Gerador de Laser Avançado | Controle CNC de corte inteligente |
|
Configuração padrão de um gerador laser Raycus ou MAX estável e eficiente.
A potência do laser é ajustável continuamente, com alta qualidade de feixe e alta estabilidade do laser.Comparado com outros lasers similares no mercadoO nosso laser tem vantagens óbvias.
|
Toda a série de máquinas de corte a laser está equipada com o software de controlo de corte a laser CypCut ou com o software de controlo de corte a laser de ultra-alta potência HypCut.Com sistema de posicionamento visual de alta precisão e sistema CNC integrado sucessivamente.
É fácil de usar e tem funções poderosas, que podem atender e aplicar-se a várias ocasiões de processamento.Opcional Alemanha PA8000Sistema de corte CNC da Siemens |
| Feixe de alumínio para aviação | Cabeça de laser perfeitamente combinada |
|
A viga transversal é feita de alumínio de qualidade aérea, que é processado por processo de moldagem por extrusão e processo de envelhecimento térmico,que torna toda a máquina rígida e tem excelente qualidade de superfície e boa resistência.
|
Todas as máquinas de corte a laser Genuo estão equipadas de série com cabeças de corte a laser com autofoco WXS ou Raytools.que conduz a lente de focagem através de um mecanismo linear para mudar de posição automaticamente.
|
|
|
Partes de transmissão de alta precisão
Redutor de flange especial japonês SHIMPO ou francês Motovario, rack e pinhão de precisão, guia linear silencioso.
Deixe a máquina funcionar de uma forma muito suave e eficiente. O número de peças mecânicas é muito reduzido.
|
|
|
Componentes elétricos de qualidade superior
A máquina adota um servomotor japonês Fuji ou Panasonic e conduz até 6000r / min.
Os principais acessórios elétricos são Schneider e
|
| Estabilizador de potência | Coletor de poeira |
|
A tensão instável pode causar ferimentos mortais ou mau funcionamento do equipamento, afectar a produção, causar atrasos na entrega e qualidade instável.
|
A fumaça e a poeira nocivas produzidas pelo corte a laser são muito prejudiciais para a saúde humana e para os componentes principais da máquina. Por conseguinte, é urgente escolher um método de tratamento dos gases residuais: a fumaça e o pó entram no sistema de filtragem interno do equipamento através do tubo de fumo e são descarregados localmente.
|
|
Sistema de compressão de ar
Especial para corte a laser, adota compressor de ar integrado, receptor de ar, secador a frio, elemento de filtro, conexão direta design de baixa resistência.Dando um melhor desempenho de corte.
|
A máquina de corte adota laser avançado de marca internacional famosa, que tem alta eficiência eletro-óptica, economia de água e economia de energia.pode ficar livre de manutenção durante muito tempo, poupar muito dinheiro e tempo de manutenção e melhorar a eficiência do trabalho.
O quadro principal geral adota uma mesa de trabalho de estrutura de pórtico.A estrutura do quadro é feita de aço de alta qualidade de soldagem de favo de melA máquina-ferramenta é aquecida, envelhecida duas vezes e processada por uma fresadora de pórtico em grande escala.alta rigidez e estabilidade• satisfaz plenamente os requisitos de estabilidade da máquina-ferramenta em movimento de alta velocidade.
O rack lateral duplo de alta precisão e a tração de pinhões e o trilho de guia linear são adotados,e o poderoso sistema de acionamento de motor servo de dupla transmissão é usado para garantir efetivamente a velocidade e precisão do corte a laser.
Também pode escolher a mesa de trabalho de tipo de troca, a taxa de falha é extremamente baixa, o tempo de troca é curto, melhora muito a eficiência da produção.
| Modelo | GNPT-3015 | GNPT-4020 | PNBT-6020 | GNPT-6025 |
| Faixa de corte | 3000*1500 mm | 4000*2000 mm | 6000*2000 mm | 6000*2500 mm |
| comprimento de corte do tubo | 6000 mm | 6000 mm | 6000 mm | 6000 mm |
| Diâmetro da válvula | 160/220/320 mm | 160/220/320 mm | 160/220/320 mm | 160/220/320 mm |
| Potência do laser | 1000W~6000W | 1000W~6000W | 1000W~6000W | 1000W~6000W |
| Aceleração máxima de posicionamento | 15 M/S2 | 15 M/S2 | 15 M/S2 | 15 M/S2 |
| Precisão de posicionamento | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm |
| Precisão de reposição | ± 0,02 mm / m | ± 0,02 mm / m | ± 0,02 mm / m | ± 0,02 mm / m |
Vídeo
Vídeo
Vídeo
|
|
| Quantidade mínima: | 1 |
| preço: | Negociável |
| embalagem padrão: | Caixa de cartão |
| Período de entrega: | 90 dias |
| método de pagamento: | L/C, T/T, D/P, D/A |
| Capacidade de abastecimento: | 1 conjunto/conjuntos a cada 15 a 35 dias |
A máquina de corte a laser integrada de placas e tubos da série GENUO Versatile GNPT tem múltiplas funções e pode cortar chapas de metal e tubos metálicos.Graças à conversão segura e confiável da GENUO da função de corte de placas e tubos, possui múltiplas funções, precisão de usinagem estável, capacidade de corte eficiente, posicionamento preciso e resolve o esquema de corte de vários tipos de peças de trabalho.
Pode poupar mais de 50% de espaço e aumentar a eficiência da produção.
Trata-se de uma máquina de corte a laser multifuncional com alto desempenho de custo.
1KW ~ 6KW opcional.
|
Equipamento padrão |
Equipamento opcional |
|
▼ Fonte de laser Raycus ou Max |
▽Fonte de laser IPG ou nLIGHT |
| ▼Cabeça de corte a laser WSX ou RayTools | ▽Cabeça de corte a laser PRECITEC |
| ▼Φ220 Garrafa pneumática automática | ▽Sistema de controlo CNC Beckhoff |
| ▼Quadro de alta resistência | ▽Quadro integrado de ferro fundido nodular |
| ▼Feixe de alumínio de aviação leve | ▽Φ350 Garrafa pneumática automática |
| ▼Motovario Redutor planetário | ▽Redutor planetário alfa |
| ▼Estaca de engrenagens YYC, trilho-guia HIWIN | ▽Estacionamento de engrenagens de Atlanta, trilho Rexroth |
| ▼Sistema de refrigeração por água Hanli | ▽Dispositivo regulador de potência |
| ▼Sistema de lubrificação automática | ▽Sistema de compressão de ar |
Corte integrado de folha de tubo, fácil de trocar, não só pode cortar placa plana, mas também atender às necessidades dos usuários para cortar tubo redondo, tubo quadrado e caixa de formação.
| Apoio especial | Chuck pneumático |
| Evitar a flacidez e a deformação dos tubos, melhorar a precisão de corte e prolongar a vida útil do chuc | Abrangimento pneumático com grande e constante força de travagem, sem soltura e deslizamento de tubos pesados, para assegurar a precisão do corte |
|
Sistema funcional de corte de tubos
Estrutura pneumática de duplo parafuso, com suporte especial. Além disso, pode processar tubos quadrados, retangulares, perfis L, U e H. Dimensão: Tubo redondo Φ 50 mm-360 mm, comprimento lateral quadrado do tubo 50*50 mm-250*250 mm.
O alto torque e o grande servomotor de inércia podem alcançar uma aceleração mais rápida e uma velocidade de chuque maior. |
|
Quadro modular de alto rendimento
O quadro principal da máquina de corte é soldado com aço estrutural de carbono de alta qualidade com resistência à tração até 500 MPa,Após o recozimento a alta temperatura e o envelhecimento natural para eliminar a tensão de solda, prevenção de deformações, mais durável.
Em seguida, pelo centro de usinagem de pórtico de precisão em larga escala para usinagem de precisão. Cama estável e confiável, sem deformação, para garantir a precisão de corte a longo prazo e a estabilidade da máquina.Cama de máquina de fundição opcional. |
| Gerador de Laser Avançado | Controle CNC de corte inteligente |
|
Configuração padrão de um gerador laser Raycus ou MAX estável e eficiente.
A potência do laser é ajustável continuamente, com alta qualidade de feixe e alta estabilidade do laser.Comparado com outros lasers similares no mercadoO nosso laser tem vantagens óbvias.
|
Toda a série de máquinas de corte a laser está equipada com o software de controlo de corte a laser CypCut ou com o software de controlo de corte a laser de ultra-alta potência HypCut.Com sistema de posicionamento visual de alta precisão e sistema CNC integrado sucessivamente.
É fácil de usar e tem funções poderosas, que podem atender e aplicar-se a várias ocasiões de processamento.Opcional Alemanha PA8000Sistema de corte CNC da Siemens |
| Feixe de alumínio para aviação | Cabeça de laser perfeitamente combinada |
|
A viga transversal é feita de alumínio de qualidade aérea, que é processado por processo de moldagem por extrusão e processo de envelhecimento térmico,que torna toda a máquina rígida e tem excelente qualidade de superfície e boa resistência.
|
Todas as máquinas de corte a laser Genuo estão equipadas de série com cabeças de corte a laser com autofoco WXS ou Raytools.que conduz a lente de focagem através de um mecanismo linear para mudar de posição automaticamente.
|
|
|
Partes de transmissão de alta precisão
Redutor de flange especial japonês SHIMPO ou francês Motovario, rack e pinhão de precisão, guia linear silencioso.
Deixe a máquina funcionar de uma forma muito suave e eficiente. O número de peças mecânicas é muito reduzido.
|
|
|
Componentes elétricos de qualidade superior
A máquina adota um servomotor japonês Fuji ou Panasonic e conduz até 6000r / min.
Os principais acessórios elétricos são Schneider e
|
| Estabilizador de potência | Coletor de poeira |
|
A tensão instável pode causar ferimentos mortais ou mau funcionamento do equipamento, afectar a produção, causar atrasos na entrega e qualidade instável.
|
A fumaça e a poeira nocivas produzidas pelo corte a laser são muito prejudiciais para a saúde humana e para os componentes principais da máquina. Por conseguinte, é urgente escolher um método de tratamento dos gases residuais: a fumaça e o pó entram no sistema de filtragem interno do equipamento através do tubo de fumo e são descarregados localmente.
|
|
Sistema de compressão de ar
Especial para corte a laser, adota compressor de ar integrado, receptor de ar, secador a frio, elemento de filtro, conexão direta design de baixa resistência.Dando um melhor desempenho de corte.
|
A máquina de corte adota laser avançado de marca internacional famosa, que tem alta eficiência eletro-óptica, economia de água e economia de energia.pode ficar livre de manutenção durante muito tempo, poupar muito dinheiro e tempo de manutenção e melhorar a eficiência do trabalho.
O quadro principal geral adota uma mesa de trabalho de estrutura de pórtico.A estrutura do quadro é feita de aço de alta qualidade de soldagem de favo de melA máquina-ferramenta é aquecida, envelhecida duas vezes e processada por uma fresadora de pórtico em grande escala.alta rigidez e estabilidade• satisfaz plenamente os requisitos de estabilidade da máquina-ferramenta em movimento de alta velocidade.
O rack lateral duplo de alta precisão e a tração de pinhões e o trilho de guia linear são adotados,e o poderoso sistema de acionamento de motor servo de dupla transmissão é usado para garantir efetivamente a velocidade e precisão do corte a laser.
Também pode escolher a mesa de trabalho de tipo de troca, a taxa de falha é extremamente baixa, o tempo de troca é curto, melhora muito a eficiência da produção.
| Modelo | GNPT-3015 | GNPT-4020 | PNBT-6020 | GNPT-6025 |
| Faixa de corte | 3000*1500 mm | 4000*2000 mm | 6000*2000 mm | 6000*2500 mm |
| comprimento de corte do tubo | 6000 mm | 6000 mm | 6000 mm | 6000 mm |
| Diâmetro da válvula | 160/220/320 mm | 160/220/320 mm | 160/220/320 mm | 160/220/320 mm |
| Potência do laser | 1000W~6000W | 1000W~6000W | 1000W~6000W | 1000W~6000W |
| Aceleração máxima de posicionamento | 15 M/S2 | 15 M/S2 | 15 M/S2 | 15 M/S2 |
| Precisão de posicionamento | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm |
| Precisão de reposição | ± 0,02 mm / m | ± 0,02 mm / m | ± 0,02 mm / m | ± 0,02 mm / m |
