| Quantidade mínima: | 1 |
| preço: | negotiable |
| embalagem padrão: | Caixa de cartão |
| Período de entrega: | 90 dias |
| método de pagamento: | L/C, T/T, D/P, D/A |
| Capacidade de abastecimento: | 1 conjunto/conjuntos a cada 15 a 35 dias |

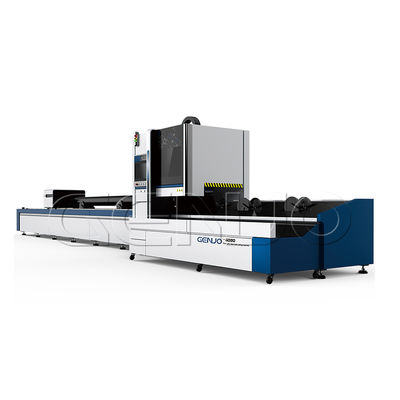

A máquina automática de corte de tubos a laser da série Genuo Cyclone GNAT, destinada às necessidades dos clientes do mercado de corte de perfis e tubos, pode satisfazer o corte,abertura e corte de contorno de tubos redondos, tubos quadrados, tubos retangulares, tubos em forma de U, tubos em forma de H, tubos especiais e outros perfis de tubos feitos de aço carbono, aço inoxidável e liga de alumínio.abertura e corte de perfis, tais como tubos de corte de perfis, dianteiro e traseiro pneumático duplo chuck design de aperto, ajuste automático do centro, e pode processar tubos de diâmetro super grande; Zero corte de cauda pode economizar material e preocupação.O poderoso suporte inteligente flutuante multi-ponto garante a alta precisão, alta velocidade e baixa perda de corte de tubos. 2 kW ~ 4 kW opcional.
|
Equipamento padrão |
Equipamento opcional |
|
▼ Fonte de laser Raycus ou Max |
▽Fonte de laser IPG ou nLIGHT |
| ▼Cabeça de corte a laser WSX ou RayTools | ▽Cabeça de corte a laser PRECITEC |
| ▼Software de controlo GENUO-Cypcut | ▽Sistema de controlo CNC Beckhoff |
| ▼Quadro de alta resistência | ▽Sistema automático de alimentação por tubo |
| ▼Φ220 Garrafa pneumática automática | ▽Φ350 Garrafa pneumática automática |
| ▼Motovario Redutor planetário | ▽Redutor planetário alfa |
| ▼Estaca de engrenagens YYC, trilho-guia HIWIN | ▽Estacionamento de engrenagens de Atlanta, trilho Rexroth |
| ▼Sistema de refrigeração por água Hanli | ▽Dispositivo regulador de potência |
| ▼Sistema de lubrificação automática | ▽Sistema de compressão de ar |
A máquina especial de corte a laser de tubos consiste em 7 eixos
Pode realizar o corte de tubos redondos, quadrados, retangulares e elípticos
Pode realizar a formação e processamento de tubos de 6 metros de comprimento e pode ser equipado com máquinas de corte de tubos de 9 metros e 12 metros de comprimento e diâmetro diferentes.
O equipamento é equipado com eixo de alimentação e eixo de tração, que pode
Reduzir significativamente os resíduos dos rejeitos de processamento
Ele pode cortar vários tubos com diferentes direções e diâmetros no tubo principal
Pode cortar a superfície do sulco de ângulo variável
É conhecida como máquina de corte de tubos e especialista em materiais na indústria.
| Chaque pneumático dianteiro | Garrafa pneumática traseira | Apoio especial |
| Detecta de forma inteligente o estado da mandíbula e obtém facilmente dados do tubo. | Automaticamente ajustar a pressão de ar apropriada e ajustar a força de fixação. | Evitar a flacidez e a deformação dos tubos, melhorar a precisão de corte. |
| Gerador de Laser Avançado | Controle CNC de corte inteligente |
|
Configuração padrão de um gerador laser Raycus ou MAX estável e eficiente.
A potência do laser é ajustável continuamente, com alta qualidade de feixe e alta estabilidade do laser.Comparado com outros lasers similares no mercadoO nosso laser tem vantagens óbvias.
|
Toda a série de máquinas de corte a laser está equipada com o software de controlo de corte a laser CypCut ou com o software de controlo de corte a laser de ultra-alta potência HypCut.Com sistema de posicionamento visual de alta precisão e sistema CNC integrado sucessivamente.
É fácil de usar e tem funções poderosas, que podem atender e aplicar-se a várias ocasiões de processamento.Opcional Alemanha PA8000Sistema de corte CNC da Siemens |
| Poderoso sistema de fixação | Quadro pesado de alta resistência |
|
O chuck multifuncional dá à máquina de corte de tubos GENUO uma ampla gama de capacidades de processamento. Pode processar tubos redondos, quadrados, retangulares, perfis L, U e H Dimensão:Tubo redondo Φ 50 mm-360 mm, comprimento lateral do tubo quadrado 50*50mm-250*250mm.
O alto torque e o grande servomotor de inércia podem alcançar uma aceleração mais rápida e uma velocidade de chuque maior. |
A estrutura da máquina foi soldada com aço estrutural de carbono de alta qualidade com resistência à tração de até 500 MPa.prevenção de deformações, mais durável. A partir daí, o centro de usinagem de portais de precisão em larga escala para usinagem de precisão. |
|
|
Cabeça de laser perfeitamente combinada
Todas as máquinas de corte a laser Genuo são equipadas de série com cabeças de corte a laser com foco automático WXS ou Raytools. As cabeças de corte possuem uma unidade de acionamento de motor incorporada, que conduz a lente de focagem através de um mecanismo linear para mudar de posição automaticamente.
|
|
|
Partes de transmissão de alta precisão
Redutor de flange especial japonês SHIMPO ou francês Motovario, rack e pinhão de precisão, guia linear silencioso.
Deixe a máquina funcionar de uma forma muito suave e eficiente. O número de peças mecânicas é muito reduzido.
|
|
|
Componentes elétricos de qualidade superior
A máquina adota um servomotor japonês Fuji ou Panasonic e conduz até 6000r / min.
Os principais acessórios elétricos são Schneider e
|
|
Sistema de alimentação automática
A poupança de mão-de-obra.
Com sistema de carregamento e descarregamento semiautomático ou totalmente automático, reduzir a dependência do trabalho, reduzir a intensidade de trabalho do operador, fazer |
|
Sistema de compressão de ar
Especial para corte a laser, adota compressor de ar integrado, receptor de ar, secador a frio, elemento de filtro, conexão direta design de baixa resistência.Dando um melhor desempenho de corte.
|
|
Estabilizador de potência
A tensão instável pode causar ferimentos mortais ou mau funcionamento do equipamento, afectar a produção, causar atrasos na entrega e qualidade instável.
Em casos graves, podem até ocorrer incidentes de segurança, causando ossos incomensuráveis. Se a tensão da sua fábrica flutuar muito ou for instável, é necessário utilizar um estabilizador de tensão. |
A máquina de corte adota laser avançado de marca internacional famosa, que tem alta eficiência eletro-óptica, economia de água e economia de energia.pode ficar livre de manutenção durante muito tempo, poupar muito dinheiro e tempo de manutenção e melhorar a eficiência do trabalho.
O quadro principal geral adota uma mesa de trabalho de estrutura de pórtico.A estrutura do quadro é feita de aço de alta qualidade de soldagem de favo de melA máquina-ferramenta é aquecida, envelhecida duas vezes e processada por uma fresadora de pórtico em grande escala.alta rigidez e estabilidade• satisfaz plenamente os requisitos de estabilidade da máquina-ferramenta em movimento de alta velocidade.
O rack lateral duplo de alta precisão e a tração de pinhões e o trilho de guia linear são adotados,e o poderoso sistema de acionamento de motor servo de dupla transmissão é usado para garantir efetivamente a velocidade e precisão do corte a laser.
Também pode escolher a mesa de trabalho de tipo de troca, a taxa de falha é extremamente baixa, o tempo de troca é curto, melhora muito a eficiência da produção.
| Modelo | GNAT-6022 | GNAT-6035 |
| comprimento de corte do tubo | 6000 mm | 6000 mm |
| Diâmetro da válvula | 220 mm | 350 mm |
| Potência do laser | 1000W~6000W | 1000W~6000W |
| Aceleração máxima de posicionamento | 10 M/S2 | 10 M/S2 |
| Precisão de posicionamento | ± 0,03 mm | ± 0,03 mm |
| Precisão de reposição | ± 0,02 mm/m | ± 0,02 mm/m |
| Velocidade do eixo de rotação | 80 rmp | 80 rmp |
