| Quantidade mínima: | 1 |
| preço: | Negociável |
| embalagem padrão: | Caixa de cartão |
| Período de entrega: | 90 dias |
| método de pagamento: | L/C, T/T, D/P, D/A |
| Capacidade de abastecimento: | 1 conjunto/conjuntos a cada 15 a 35 dias |

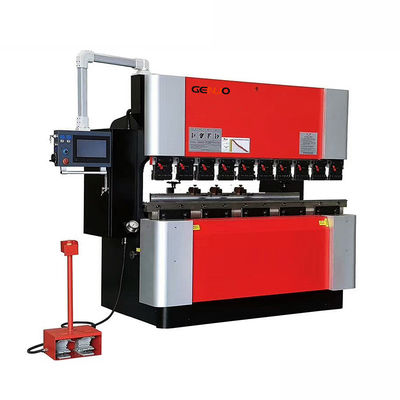

Máquina de dobra de chapas de metal de pressão CNC elétrica de poupança de energia
Introdução da máquina:
O freio de pressão elétrico servo CNC da série Genuo Pure ES, com uma máquina integrada e um leito de temperamento de ultra-alta resistência, accionado por um servomotor AC e um mecanismo de accionamento de parafuso a esferas, maximiza a produtividade.A máquina usa todos os acessórios de marcas estrangeiras bem conhecidas, toda a série é padrão com acessórios Genuo, tais como jig rápido e mudança rápida de punção superior, para economizar tempo.Os freios de estampação 100% elétricos são altamente versáteis e projetados para dobrar materiais metálicos para uma variedade de aplicações.
Além disso, o controlador CNC auto-desenvolvido da Genuo maximiza a criação de valor e reduz os custos, e a operação da interface amigável torna a série Pure ES extremamente rentável.Alta eficiência, baixo ruído, protecção do ambiente.
O freio de servo-pressão puramente elétrico produz automaticamente a potência adequada de acordo com as condições de trabalho, sem a utilização e substituição de óleo hidráulico,evitar a poluição do óleo líquido sob pressão residual no ambiente.
Em comparação com os freios de pressão eletro-hidráulicos, pode poupar mais de 60% de energia, reduzir os custos operacionais e aumentar a eficiência em mais de 40%, tornando-se assim uma escolha mais estável e confiável.
→ Configuração do produto:
|
Equipamento padrão:
<Punch de estilo europeu e matrizes 4V/2V/1V
|
Características:
<Delem DA-66T, DA-69T controle CNC.
<Detecção de ângulo de verificação a laser.
<20~100 toneladas e 1000~3200 mm opções de comprimento. |
→ Controlador CNC:
|
¢ GENUO ETC-16T Controle CNC
ETC-16T é uma nova geração de curvatura de desempenho Sistema de controlo do GENUO dedicado a sistemas sincrónicos Pressione os travões.
O sistema tem interfaces ricas, que podem ser facilmente ligados à linha de produção automática como uma flexão A unidade pode cooperar com robôs industriais em operação interactiva, na maior medida livre de manuais. a intervenção, melhorar a precisão e a eficácia do equipamento. |
|
→ Detalhes da estrutura:
|
▼ Parafuso de Esferas Pesado
O travão de pressão da série Genuo Pure ES é accionado porO motor servo principal de marca bem conhecida e oAlemão IF transmissão de parafuso a esferas de carga pesadamecanismo.
Assegura a eficiência da máquina,A redução da produção e a redução do consumoflexão de precisão operações. |
|
|
▼ Componentes elétricos
França Schneider elétricos garantir oestável Função da máquina.ligação E o arranjo reduz muitoa taxa de falhas.
O módulo de controlo integradodo grupo de válvulas hidráulicas faz o bloco deslizantemovendo-se suavemente e com precisão.
E o operadore todas as partes da máquina tocada Uma boaproteção. |
|
|
▼ Servo driver e motor principal
Em comparação com outros motores, os servomotores têm SignificadoA redução da poluição atmosférica e a redução da poluiçãoproteção e livre de poluição, velocidade de deslizamento rápida, altaeficiência de produção e baixos custos de manutenção.
A máquina de dobra movida por um servomotor não utiliza o sistema hidráulico para transferir a pressão, evitando o impacto negativo na precisão e velocidade, maior curvatura precisão, funcionamento silencioso do modo de condução, poupança de custos.
É também mais adequado para o ambiente de processamento de temperatura ambiente e carga elevada durante muito tempo. |
|
|
▼ Ferrovias de orientação linear (espessura traseira)
O trilho de guia linear garante o nível de precisão da rolha traseira.
Sistema de medição do dorso Estabelecimento do dorso direito O seu projeto permitirá aumentar a parte produção e precisão.
De partes complexas quenormalmente exigem mais eixos para grandes quantidades queA redução do custo do trabalho é um dos principais factores que contribuem para a redução do tempo de trabalho.
Os técnicos da GENUO terão todo o prazer em ajudá-lo com quaisquer dúvidas sobre os requisitos do seu projeto. |
|
→Ferramentas e grampos:
A GENUO fornece uma variedade de soluções de ferramentas para atender às suas diferentes necessidades de produção.Os nossos engenheiros irão personalizar ferramentas especiais para cada peça de trabalho, o que aumenta muito a sua função de travagem e receita.
Para ajudar a melhorar muito a sua produtividade e benefícios de negócios. O Pure ES Series Press Brake vem de série com acessórios Genuo, tais como pinças rápidas e trocas rápidas de punhos superiores para economizar tempo.
→Sistemas PARTES:
|
Guardas de Segurança Laser
DSP LASER protege o operador do freio de prensagem O risco de esmagamento que pode ocorrer acidentalmente entre a parte móvel do A máquina e a fixa.
Garante o funcionamento da máquina O tempo de execução é o mínimo que penaliza o ciclo.
|
|
Controlador Delem Opcional
O DA-66T oferece programação 2D, incluindo cálculos automáticos de sequência de curvatura e detecção de colisão, visualização 3D em simulação e produção. DA-58T é uma solução avançada de controle gráfico 2D completo para comando de freio de servo e inversor de prensagem síncrona. O DA-53AT possui tecnologia multi-touch de nível industrial, TFT a cores de alta resolução, tecnologia multi-touch de nível industrial e acesso a um Interface de utilizador Delem comprovada.
|
- Especificações técnicas -
| Freio de pressão puro da série ES | |||||
| Parâmetro da máquina | ES-20T1000 | ES-30T1250 | ES-40T1600 | ES-60T2500 | ES-100T3200 |
| Força de pressão | 200KN | 200KN | 400KN | 600KN | 1000KN |
| Duração máxima de dobra | 1000 mm | 1250 mm | 1600 mm | 2500 mm | 3200 mm |
| Distância entre quadros | 900 mm | 1100 mm | 1400 mm | 2300 mm | 2600 mm |
| Altura máxima de abertura | 420 mm | 470 mm | 470 mm | 470 mm | 530 mm |
| Traço de Ram | 120 mm | 150 mm | 150 mm | 150 mm | 200 mm |
| Profundidade da garganta | 250 mm | 250 mm | 300 mm | 350 mm | 400 mm |
| Velocidade de aproximação | 250 mm/s | 300 mm/s | 250 mm/s | 220 mm/s | 180 mm/s |
| Velocidade de trabalho | 0.5-30 mm/s | 0.5-30 mm/s | 0.5-20mm/s | 0.5-20mm/s | 0.5-20mm/s |
| Velocidade de retorno | 250 mm/s | 300 mm/s | 250 mm/s | 220 mm/s | 180 mm/s |
| Aceleração do eixo X do gabarito traseiro | 300 mm | 500 mm | 500 mm | 500 mm | 500 mm |
| Aceleração do eixo R do gabarito traseiro | 100 mm | 100 mm | 100 mm | 150 mm | 150 mm |
| Precisão dos eixos Y1, Y2 | ± 0,01 mm | ||||
| Precisão dos eixos X e R | ± 0,01 mm | ||||
| Eixo de controlo CNC | Y1, Y2, X, R | Y1, Y2, X, R | O valor da taxa de juro é o valor da taxa de juro. | O valor da taxa de juro é o valor da taxa de juro. | O valor da taxa de juro é o valor da taxa de juro. |
| Servomotor principal | 11 kW | 13 kW | 15 kW | 30 kW | 30 kW |
| Sistema CNC | ETC-16T | ||||
| Comprimento x Largura x Altura ((mm)) | 1200x800x2000 | 1500x900x2100 | 2000x1200x2300 | 2900x1800x2400 | 4000x1900x2600 |
| Peso | 2000 kg | 2600 kg | 3800 kg | 5500 kg | 12000 kg |
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
|
|
| Quantidade mínima: | 1 |
| preço: | Negociável |
| embalagem padrão: | Caixa de cartão |
| Período de entrega: | 90 dias |
| método de pagamento: | L/C, T/T, D/P, D/A |
| Capacidade de abastecimento: | 1 conjunto/conjuntos a cada 15 a 35 dias |
Máquina de dobra de chapas de metal de pressão CNC elétrica de poupança de energia
Introdução da máquina:
O freio de pressão elétrico servo CNC da série Genuo Pure ES, com uma máquina integrada e um leito de temperamento de ultra-alta resistência, accionado por um servomotor AC e um mecanismo de accionamento de parafuso a esferas, maximiza a produtividade.A máquina usa todos os acessórios de marcas estrangeiras bem conhecidas, toda a série é padrão com acessórios Genuo, tais como jig rápido e mudança rápida de punção superior, para economizar tempo.Os freios de estampação 100% elétricos são altamente versáteis e projetados para dobrar materiais metálicos para uma variedade de aplicações.
Além disso, o controlador CNC auto-desenvolvido da Genuo maximiza a criação de valor e reduz os custos, e a operação da interface amigável torna a série Pure ES extremamente rentável.Alta eficiência, baixo ruído, protecção do ambiente.
O freio de servo-pressão puramente elétrico produz automaticamente a potência adequada de acordo com as condições de trabalho, sem a utilização e substituição de óleo hidráulico,evitar a poluição do óleo líquido sob pressão residual no ambiente.
Em comparação com os freios de pressão eletro-hidráulicos, pode poupar mais de 60% de energia, reduzir os custos operacionais e aumentar a eficiência em mais de 40%, tornando-se assim uma escolha mais estável e confiável.
→ Configuração do produto:
|
Equipamento padrão:
<Punch de estilo europeu e matrizes 4V/2V/1V
|
Características:
<Delem DA-66T, DA-69T controle CNC.
<Detecção de ângulo de verificação a laser.
<20~100 toneladas e 1000~3200 mm opções de comprimento. |
→ Controlador CNC:
|
¢ GENUO ETC-16T Controle CNC
ETC-16T é uma nova geração de curvatura de desempenho Sistema de controlo do GENUO dedicado a sistemas sincrónicos Pressione os travões.
O sistema tem interfaces ricas, que podem ser facilmente ligados à linha de produção automática como uma flexão A unidade pode cooperar com robôs industriais em operação interactiva, na maior medida livre de manuais. a intervenção, melhorar a precisão e a eficácia do equipamento. |
|
→ Detalhes da estrutura:
|
▼ Parafuso de Esferas Pesado
O travão de pressão da série Genuo Pure ES é accionado porO motor servo principal de marca bem conhecida e oAlemão IF transmissão de parafuso a esferas de carga pesadamecanismo.
Assegura a eficiência da máquina,A redução da produção e a redução do consumoflexão de precisão operações. |
|
|
▼ Componentes elétricos
França Schneider elétricos garantir oestável Função da máquina.ligação E o arranjo reduz muitoa taxa de falhas.
O módulo de controlo integradodo grupo de válvulas hidráulicas faz o bloco deslizantemovendo-se suavemente e com precisão.
E o operadore todas as partes da máquina tocada Uma boaproteção. |
|
|
▼ Servo driver e motor principal
Em comparação com outros motores, os servomotores têm SignificadoA redução da poluição atmosférica e a redução da poluiçãoproteção e livre de poluição, velocidade de deslizamento rápida, altaeficiência de produção e baixos custos de manutenção.
A máquina de dobra movida por um servomotor não utiliza o sistema hidráulico para transferir a pressão, evitando o impacto negativo na precisão e velocidade, maior curvatura precisão, funcionamento silencioso do modo de condução, poupança de custos.
É também mais adequado para o ambiente de processamento de temperatura ambiente e carga elevada durante muito tempo. |
|
|
▼ Ferrovias de orientação linear (espessura traseira)
O trilho de guia linear garante o nível de precisão da rolha traseira.
Sistema de medição do dorso Estabelecimento do dorso direito O seu projeto permitirá aumentar a parte produção e precisão.
De partes complexas quenormalmente exigem mais eixos para grandes quantidades queA redução do custo do trabalho é um dos principais factores que contribuem para a redução do tempo de trabalho.
Os técnicos da GENUO terão todo o prazer em ajudá-lo com quaisquer dúvidas sobre os requisitos do seu projeto. |
|
→Ferramentas e grampos:
A GENUO fornece uma variedade de soluções de ferramentas para atender às suas diferentes necessidades de produção.Os nossos engenheiros irão personalizar ferramentas especiais para cada peça de trabalho, o que aumenta muito a sua função de travagem e receita.
Para ajudar a melhorar muito a sua produtividade e benefícios de negócios. O Pure ES Series Press Brake vem de série com acessórios Genuo, tais como pinças rápidas e trocas rápidas de punhos superiores para economizar tempo.
→Sistemas PARTES:
|
Guardas de Segurança Laser
DSP LASER protege o operador do freio de prensagem O risco de esmagamento que pode ocorrer acidentalmente entre a parte móvel do A máquina e a fixa.
Garante o funcionamento da máquina O tempo de execução é o mínimo que penaliza o ciclo.
|
|
Controlador Delem Opcional
O DA-66T oferece programação 2D, incluindo cálculos automáticos de sequência de curvatura e detecção de colisão, visualização 3D em simulação e produção. DA-58T é uma solução avançada de controle gráfico 2D completo para comando de freio de servo e inversor de prensagem síncrona. O DA-53AT possui tecnologia multi-touch de nível industrial, TFT a cores de alta resolução, tecnologia multi-touch de nível industrial e acesso a um Interface de utilizador Delem comprovada.
|
- Especificações técnicas -
| Freio de pressão puro da série ES | |||||
| Parâmetro da máquina | ES-20T1000 | ES-30T1250 | ES-40T1600 | ES-60T2500 | ES-100T3200 |
| Força de pressão | 200KN | 200KN | 400KN | 600KN | 1000KN |
| Duração máxima de dobra | 1000 mm | 1250 mm | 1600 mm | 2500 mm | 3200 mm |
| Distância entre quadros | 900 mm | 1100 mm | 1400 mm | 2300 mm | 2600 mm |
| Altura máxima de abertura | 420 mm | 470 mm | 470 mm | 470 mm | 530 mm |
| Traço de Ram | 120 mm | 150 mm | 150 mm | 150 mm | 200 mm |
| Profundidade da garganta | 250 mm | 250 mm | 300 mm | 350 mm | 400 mm |
| Velocidade de aproximação | 250 mm/s | 300 mm/s | 250 mm/s | 220 mm/s | 180 mm/s |
| Velocidade de trabalho | 0.5-30 mm/s | 0.5-30 mm/s | 0.5-20mm/s | 0.5-20mm/s | 0.5-20mm/s |
| Velocidade de retorno | 250 mm/s | 300 mm/s | 250 mm/s | 220 mm/s | 180 mm/s |
| Aceleração do eixo X do gabarito traseiro | 300 mm | 500 mm | 500 mm | 500 mm | 500 mm |
| Aceleração do eixo R do gabarito traseiro | 100 mm | 100 mm | 100 mm | 150 mm | 150 mm |
| Precisão dos eixos Y1, Y2 | ± 0,01 mm | ||||
| Precisão dos eixos X e R | ± 0,01 mm | ||||
| Eixo de controlo CNC | Y1, Y2, X, R | Y1, Y2, X, R | O valor da taxa de juro é o valor da taxa de juro. | O valor da taxa de juro é o valor da taxa de juro. | O valor da taxa de juro é o valor da taxa de juro. |
| Servomotor principal | 11 kW | 13 kW | 15 kW | 30 kW | 30 kW |
| Sistema CNC | ETC-16T | ||||
| Comprimento x Largura x Altura ((mm)) | 1200x800x2000 | 1500x900x2100 | 2000x1200x2300 | 2900x1800x2400 | 4000x1900x2600 |
| Peso | 2000 kg | 2600 kg | 3800 kg | 5500 kg | 12000 kg |
