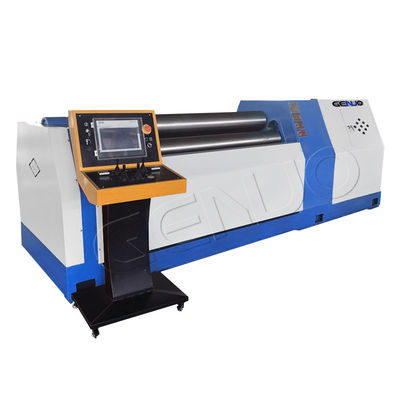

2000mm 2500mm 3000mm Máquina hidráulica CNC de dobra de placas de quatro rolos

A máquina de laminação de placas de rolos hidráulica GENUO HC4R Série 4 tem a função de pré-dobragem da ponta da placa e a função de laminação CNC.e pode concluir a pré-dobragem e a formação do rolo da peça sem girar a cabeça.

O rolo de trabalho superior da máquina é o rolo de acionamento principal, e o rolo inferior e ambos os lados do rolo são acionados hidráulicamente.O deslocamento do elevador é controlado pelo computador e é automaticamente niveladoO ecrã mostra a precisão de sincronização de ± 0,1 mm. A inclinação e reajuste do corpo do rolamento de reversão é a transmissão hidráulica,A balança do rolo superior está equipada com um mecanismo de balançoA máquina é equipada com um dispositivo de bloqueio de segurança e é segura.

Devido ao seu funcionamento completo, de alta precisão e fácil de usar, este dispositivo é o dispositivo de enrolamento CNC contemporâneo ideal.É o modelo ideal para laminar peças circulares e em forma de arco em energia, transporte, petróleo, química, caldeiras, construção naval, energia hidrelétrica e estruturas metálicas.

Rodas de trabalho   Os rolos são os componentes mais importantes da máquina de laminação, a sua qualidade e desempenho têm um impacto directo no serviço A duração da máquina de laminação e a precisão da laminação. Os rolos de trabalho são feitos de aço de alta resistência de alta qualidade 42CrMo, após forjar, esmagar, amortecer e temperar, HB240 ~ 300,para a fabricação de aparelhos de cozinha,, de acordo com as normas JB/ZG4289-86 de aço rolante.

Componentes elétricos   Alemanha SIEMENS componentes eléctricos asseguram o funcionamento estável da máquina.O módulo de controle integrado do grupo de válvulas hidráulicas faz com que o bloco de deslizamento se mova suavemente e com precisãoE o operador e todas as partes da máquina fizeram uma boa protecção. É seguro, estável e não é fácil de quebrar. Motor Siemens de baixo ruído e poderosa força garantem a vida útil da máquina e melhorar a estabilidade de funcionamento da máquina.

Sistema de controlo CNC

Graças ao controlo CNC e PLC da SIEMENS, uma excelente interface de operação HMI, faz a nossa máquina de dobrar funcionar à vontade.A Siemens Smart Line proporciona uma interface amigável para os utilizadores para monitorizar o funcionamento das máquinas no sistema de controlo.
GENUO Máquina de rolamento equipada com um painel de operação independente especial e um programa de rolamento automático para que possa realizar uma operação de um botão.Esta máquina pode rolar e formar automaticamente ao mesmo tempo.
Funções poderosas de armazenamento e recolha de dados, centenas de programas para especificações árias de laminação automatizada.O sistema é compatível com programas de operação manual e pode ser operado manualmente quando necessário.
Ao mesmo tempo, o software de configuração também fornece aos utilizadores uma variedade de funções, tais como gestão de fórmulas, gestão de nível de segurança, gestão de linguagem, etc.

Rotação dos rolos

Motor hidráulico - caixa de engrenagens planetária - rolos de trabalho

O rolo superior é um rolo de condução de uma máquina de dobragem de 4 rolos. O motor hidráulico independente no rolo superior e a caixa de alta potência estão diretamente acoplados ((direita),Não através da transmissão de engrenagem intermédia, que é o método de condução mais econômico.

O motor hidráulico é equipado com um travão imediato para permitir que o rolo pare com precisão no estado de pré-dobragem.

Sistema hidráulico

Cada circuito de óleo é conduzido por duas válvulas de relevo para controlar a pressão. A pressão máxima de regulação para cada circuito de óleo é de 25 MPa. que é principalmente para controlar a pressão do cilindro principal.e a outra válvula de alívio é definida em 16 MPaPara assegurar a precisão de sincronização das garrafas de óleo principais em ambas as extremidades de cada rolo de trabalho em movimento,São instalados sensores de deslocamento de alta precisão nos estantes esquerdo e direito e nos quadros inclináveis.Através dos sensores de pressão, o sistema de controlo do microcomputador detecta e ajusta os movimentos dos pistões do cilindro de óleo principal para atingir a precisão das duas extremidades do rolo de trabalho.

Vantagem do nosso sistema hidráulico:
a. A tecnologia exclusiva de pré-descarga é adotada para evitar eficazmente o choque hidráulico e melhorar a vida útil
do gasoduto e selos.
b. Os componentes hidráulicos são da marca japonesa YUKEN e NO.K.
Estabilidade do sistema hidráulico.
c. Cada porta de entrada e saída do sistema hidráulico é dotada de pontos de detecção correspondentes, que
A bomba de óleo adota um tipo de montagem inferior e absorção de óleo de pressão positiva.e todos os dispositivos de transmissão podem avisar automaticamente de falhas.

A máquina é uma máquina de dobra de placas de quatro rolos, a sua estrutura é mostrada como desenho, o rolos superior como rolos de iniciativa, rolos para baixo e rolos laterais como rolos acionados; o rolos superior é fixado,O rolo para baixo faz movimentos para cima e para baixoOs rolos superiores são movidos por iniciativa mecânica, enquanto os rolos inferiores e laterais são movidos pelo atrito das placas e dos rolos.Rolo para baixo e rolos laterais são movidos por tanque de óleo hidráulico para fazer o movimento de elevação.
Os rolamentos superiores de reversão e reinicialização do rolamento ventrônico também são acionados por um tanque de óleo hidráulico.
