| Quantidade mínima: | 1 |
| preço: | negotiable |
| embalagem padrão: | Caixa de cartão |
| método de pagamento: | L/C, T/T, D/P, D/A |
| Equipamento padrão | Equipamento opcional |
|---|---|
| ▲ Controlador PLC SIEMENS, ecrã táctil | △ Sistema de controlo CNC SIEMENS |
| ▲ Rolhas de forja sólida de 42CrMo | △ Apoio central e lateral |
| ▲ Componentes elétricos Schneider & Omron | △ Sistemas automáticos de carga e descarga |
| ▲ válvulas hidráulicas YUKEN, anel de vedação NO,K | △ Mesas motorizadas de alimentação e quadratura |
| ▲ Rolamentos de rolos esféricos NSK de duas fileiras | △ rolos motorizados laterais |
| ▲ Tamagawa precisão encoder rotativo | △ Disposição para laminação a quente |
| ▲ Motor principal SIEMENS, bomba solar | △ Sistema de solda integrado |
| ▲ Motor hidráulico iNi, redutor planetário Peika | △ Sistema de lubrificação automática |
| ▲ Consola de controlo móvel montada numa roda | △ Ejector automático |
| ▲ Lubrificação manual centralizada | △ Cores personalizadas |
|
|
Rodas de trabalho
Os rolos são os componentes mais importantes da máquina de laminar, a sua qualidade e desempenho têm um impacto directo na vida útil da máquina de laminar e na precisão da laminagem.
Os rolos de trabalho são feitos de aço de alta resistência de alta qualidade 42CrMo, após forjar, esmagar, amortecer e temperar, HB240 ~ 300,para a fabricação de aparelhos de cozinha,, de acordo com as normas JB/ZG4289-86 de aço em rolos.
Estritamente na fabricação de rolos, para garantir as suas propriedades mecânicas abrangentes.
Componentes elétricos
Alemanha Os componentes eléctricos SIEMENS asseguram o funcionamento estável da máquina.
O módulo de controlo integrado do grupo de válvulas hidráulicas faz com que o bloco deslizante se mova suavemente e com precisão.
E o operador e todas as partes da máquina fizeram uma boa proteção.
O motor Siemens garante a vida útil da máquina e melhora a estabilidade de funcionamento da mesma.
Sistema de controlo CNC
Graças ao controle CNC e PLC da SIEMENS. Excelente interface de operação HMI. Faça a nossa máquina de dobra funcionar à vontade.
A Smart Line fornece uma interface amigável para os utilizadores para monitorizar o funcionamento das máquinas no sistema de controlo.
GENUO Máquina de laminação equipada com um painel de operação independente especial e um programa de laminação automático para que possa realizar um botão
Esta máquina pode rolar e formar automaticamente ao mesmo tempo.Centenas de
Programa de especificações de laminagem automática compatível com operação manualprogramas e pode ser manualmente
O software de configuração também pode ser utilizado para a instalação de sistemas de controlo de velocidade.fornece aos utilizadores uma variedade de funções, tais como fórmula
gestão, gestão do nível de segurança, gestão da linguagem, etc.
Rotação dos rolos
Motor hidráulico → caixa de engrenagens planetária → rolos de trabalho
O rolo superior é um rolo de condução de uma máquina de dobragem de 4 rolos.
O sistema de transmissão de engrenagem é um sistema de transmissão de engrenagem de transmissão de engrenagem de transmissão de transmissão de transmissão de transmissão de transmissão de transmissão de transmissão de transmissão de transmissão de transmissão.
O motor hidráulico é equipado com um travão imediato para permitir que o rolo pare com precisão no estado de pré-dobragem.
Sistema hidráulico
Cada circuito de óleo é conduzido por duas válvulas de relevo para controlar a pressão. A pressão máxima de fixação para cada circuito de óleo é de 25 MPa.
controlar a pressão do cilindro principal. e a outra válvula de alívio é definida em 16 MPa, principalmente para controlar o cilindro de reversão e o cilindro de equilíbrio
pressão.Para assegurar a precisão de sincronização das garrafas de óleo principais em ambas as extremidades de cada rolo de trabalho em movimento,
Os sensores de deslocamento são instalados nos suportes esquerdo e direito e nas estruturas de inclinação.
O sistema detecta e regula os movimentos dos pistões dos cilindros de óleo principais para atingir a precisão das duas extremidades de rolamento de trabalho.
Vantagem do nosso sistema hidráulico:
a. A tecnologia exclusiva de pré-descarga é adoptada para evitar eficazmente choques hidráulicos e melhorar a vida útil do gasoduto e das vedações.
b. Os componentes hidráulicos são de marca japonesa YUKEN e NO,K, partes de alta qualidade para assegurar a estabilidade do sistema hidráulico.
c. Cada porta de entrada e saída do sistema hidráulico é dotada de pontos de detecção correspondentes, que são convenientes para a manutenção
A bomba de óleo adota um tipo de montagem inferior e absorção de óleo de pressão positiva.
Ao mesmo tempo, os filtros, os niveladores e todos os dispositivos de transmissão podem avisar automaticamente de falhas.

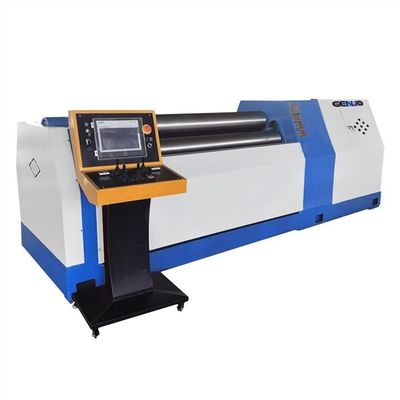

A máquina é uma máquina de dobra de placas de quatro rolos, a sua estrutura é mostrada como desenho, rolos superior como rolos de iniciativa, rolos para baixo
e rolos laterais como rolos acionados; o rolão superior é fixado, o rolão inferior sobe e descemovimento; o rolo superior é mecânico
Os rolos para baixo e para os rolos laterais são movidos pelo atrito das placas e dos rolos.
Acionado por um reservatório de óleo hidráulico para fazer o movimento de elevação.
Os rolamentos superiores de rolamento ventrô são também acionados por um reservatório de óleo hidráulico.
instalados no lado esquerdo e direito do quadro da máquina.
Hot Tags: máquina de laminação de placas de 4 rolos da série hc4r, China, fornecedores, fabricantes, fábrica, preço, custo, barato, à venda,
