| Quantidade mínima: | 1 |
| preço: | negotiable |
| embalagem padrão: | Caixa de cartão |
| Período de entrega: | 90 dias |
| método de pagamento: | L/C, T/T, D/P, D/A |
| Capacidade de abastecimento: | 1 conjunto/conjuntos a cada 15 a 35 dias |

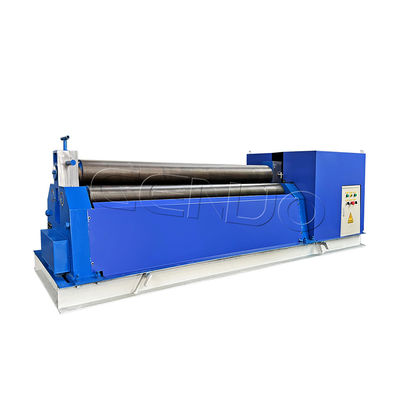

GENUO Simetria Mecânica MS3R Série 3 Máquina de Rolamento de Placas.
Máquina de laminação de chapas da série MR3R com acionamento mecânico e adota uma estrutura simétrica de 3 rolos com o rolador superior movendo-se verticalmente no centro entre os dois rolos inferiores,que é obtido através do accionamento do parafusoA amostra, o verme e o parafuso de chumbo, os dois rolos inferiores giram e fornecem aos materiais da chapa um binário através do
ligação da engrenagem de saída do moderador com a engrenagem dos rolos inferiores.
Quando as peças são retiradas, o rolo superior pode ser separado.
A pedido, podemos instalar tipos de rodas laterais para dobrar diferentes tipos de chapas metálicas.
Esta máquina tem as vantagens de estrutura simples, estabilidade e fácil operação.
• Nota:especificações que, acima de 25×2500, utilizem descarga hidráulica por derrubada.
• As especificações especiais podem ser personalizadas; o comprimento entre 1000-4000 mm é opcional.
| Equipamento padrão | Equipamento opcional |
|---|---|
| ▲ Comando remoto com botão sem fio | △ Consola de controlo do ecrã digital |
| ▲ Rolhas de amortecimento e de temperação de C45 | △Rolhas de forja sólida de 42CrMo |
| ▲ Componentes elétricos Schneider & Omron | △Rolos laterais motorizados |
| ▲ Equipamento anti-desgaste de liga de cobre | △Anel de rolos de inserção segmental |
| ▲ NSK Rolamentos de autoalinhamento de fila dupla | △Lubrificação manual centralizada |
| ▲ Capa de chapa de metal fechada | △Cor personalizada |
| Modelo | Espessura máxima da chapa (mm) | Largura máxima da chapa (mm) | Limite de rendimento da chapa (MPa) | Velocidade de rolagem (m/min) | Min dia. de chapa em plena carga (mm) |
Diâmetro do rolo superior (mm) | Diâmetro do rolo inferior (mm) | Espaço entre dois rolos inferiores (mm) | Motor principal (kW) |
Dimensão (L × W × H) |
| MS3R-6X1500 | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310x1210x1330 |
| MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810x1210x1330 |
| MS3R-6X2500 | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310x1210x1330 |
| MS3R-6X3200 | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200 x 1400 x 1200 |
| MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810x1210x1330 |
| MS3R-8X2500 | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500x1420x1610 |
| MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050x1420x1610 |
| MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000x1500x1300 |
| MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500x1500x1300 |
| MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500x1500x1300 |
| MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000x1500x1300 |
| MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | 6300x1600x1900 |
| MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500x1500x1300 |
| MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600x1600x1900 |
| MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100x1600x1900 |
| MS3R-25x2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 6000x4600x2150 |
| MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500x1460x2150 |
| MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900x2300x2800 |
| MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400x2300x2800 |
| MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600x2300x2800 |
| MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400x2300x2800 |
